Fungsi Induktor:
Penyimpan arus listrik dalam bentuk medan magnet
Menahan arus bolak-balik/ac
Meneruskan/meloloskan arus searah/dc
Sebagai penapis (filter)
Sebagai penalaan (tuning)Kumparan/coil ada yang memiliki inti udara, inti besi, atau inti ferit.
Nilai/harga dari inductor disebut sebagai induktansi dengan satuan dasar henry.
Simbol Induktor :
Simbol Induktor
Contoh bentuk fisik induktor :
Fixed coil, yaitu inductor yang memiliki harga yang sudah pasti. Biasanya dinyatakan dalam kode warna seperti yang diterapkan pada resistor. Harganya dinyatakan dalam satuan mikrohenry (μH).
Variable coil, yaitu inductor yang harganya dapat diubah-ubah atau disetel. Contohnya adalah coil yang digunakan dalam radio.
Choke coil (kumparan redam), yaitu coil yang digunakan dalam teknik sinyal frekuensi tinggi.
Masih ingat aturan tangan kanan pada pelajaran fisika ? Ini cara yang
efektif untuk mengetahui arah medan listrik terhadap arus listrik. Jika seutas
kawat tembaga diberi aliran listrik, maka di sekeliling kawat tembaga akan
terbentuk medan listrik. Dengan aturan tangan kanan dapat diketahui arah medan
listrik terhadap arah arus listrik. Caranya sederhana yaitu dengan mengacungkan
jari jempol tangan kanan sedangkan keempat jari lain menggenggam. Arah jempol
adalah arah arus dan arah ke empat jari lain adalah arah medan listrik yang
mengitarinya.
Tentu masih ingat juga percobaan dua utas kawat tembaga paralel yang
keduanya diberi arus listrik. Jika arah arusnya berlawanan, kedua kawat tembaga
tersebut saling menjauh. Tetapi jika arah arusnya sama ternyata keduanya
berdekatan saling tarik-menarik. Hal ini terjadi karena adanya induksi medan
listrik. Dikenal medan listrik dengan simbol B dan satuannya Tesla (T). Besar
akumulasi medan listrik B pada suatu luas area A tertentu didefinisikan sebagai
besar magnetic flux. Simbol yang biasa digunakan untuk menunjukkan besar
magnetic flux ini adalah F dan satuannya Weber (Wb = T.m2). Secara matematis
besarnya adalah :
Medan Flux
Lalu bagaimana jika kawat tembaga itu dililitkan membentuk koil atau kumparan. Jika kumparan tersebut dialiri listrik maka tiap lilitan akan saling menginduksi satu dengan yang lainnya. Medan listrik yang terbentuk akan segaris dan saling menguatkan. Komponen yang seperti inilah yang dikenal dengan induktor selenoid.
Dari buku fisika dan teori medan magnet, dibuktikan bahwa induktor adalah komponen yang dapat menyimpan energi magnetik. Energi ini direpresentasikan dengan adanya tegangan emf (electromotive force) jika induktor dialiri listrik. Secara matematis tegangan emf ditulis :
Lalu bagaimana jika kawat tembaga itu dililitkan membentuk koil atau kumparan. Jika kumparan tersebut dialiri listrik maka tiap lilitan akan saling menginduksi satu dengan yang lainnya. Medan listrik yang terbentuk akan segaris dan saling menguatkan. Komponen yang seperti inilah yang dikenal dengan induktor selenoid.
Dari buku fisika dan teori medan magnet, dibuktikan bahwa induktor adalah komponen yang dapat menyimpan energi magnetik. Energi ini direpresentasikan dengan adanya tegangan emf (electromotive force) jika induktor dialiri listrik. Secara matematis tegangan emf ditulis :
Tegangan emf
Jika dibandingkan dengan rumus hukum Ohm V=RI, maka kelihatan ada kesamaan rumus. Jika R disebut resistansi dari resistor dan V adalah besar tegangan jepit jika resistor dialiri listrik sebesar I. Maka L adalah induktansi dari induktor dan E adalah tegangan yang timbul jika induktor di aliri listrik. Tegangan emf di sini adalah respon terhadap perubahan arus fungsi dari waktu terlihat dari rumusdi/dt. Sedangkan bilangan negatif sesuai dengan hukum Lenz yang mengatakan efek induksi cenderung melawan perubahan yang menyebabkannya.
Hubungan antara emf dan arus inilah yang disebut dengan induktansi, dan satuan yang digunakan adalah (H) Henry.
Induktor disebut self-induced
Arus listrik yang melewati kabel, jalur-jalur pcb dalam suatu rangkain berpotensi untuk menghasilkan medan induksi. Ini yang sering menjadi pertimbangan dalam mendesain pcb supaya bebas dari efek induktansi terutama jika multilayer. Tegangan emf akan menjadi penting saat perubahan arusnya fluktuatif. Efek emf menjadi signifikan pada sebuah induktor, karena perubahan arus yang melewati tiap lilitan akan saling menginduksi. Ini yang dimaksud dengan self-induced. Secara matematis induktansi pada suatu induktor dengan jumlah lilitan sebanyak N adalah akumulasi flux magnet untuk tiap arus yang melewatinya :
Jika dibandingkan dengan rumus hukum Ohm V=RI, maka kelihatan ada kesamaan rumus. Jika R disebut resistansi dari resistor dan V adalah besar tegangan jepit jika resistor dialiri listrik sebesar I. Maka L adalah induktansi dari induktor dan E adalah tegangan yang timbul jika induktor di aliri listrik. Tegangan emf di sini adalah respon terhadap perubahan arus fungsi dari waktu terlihat dari rumusdi/dt. Sedangkan bilangan negatif sesuai dengan hukum Lenz yang mengatakan efek induksi cenderung melawan perubahan yang menyebabkannya.
Hubungan antara emf dan arus inilah yang disebut dengan induktansi, dan satuan yang digunakan adalah (H) Henry.
Induktor disebut self-induced
Arus listrik yang melewati kabel, jalur-jalur pcb dalam suatu rangkain berpotensi untuk menghasilkan medan induksi. Ini yang sering menjadi pertimbangan dalam mendesain pcb supaya bebas dari efek induktansi terutama jika multilayer. Tegangan emf akan menjadi penting saat perubahan arusnya fluktuatif. Efek emf menjadi signifikan pada sebuah induktor, karena perubahan arus yang melewati tiap lilitan akan saling menginduksi. Ini yang dimaksud dengan self-induced. Secara matematis induktansi pada suatu induktor dengan jumlah lilitan sebanyak N adalah akumulasi flux magnet untuk tiap arus yang melewatinya :
Induktansi

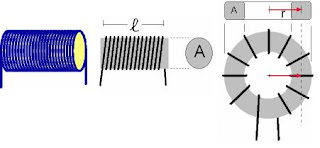

Induktor selenoida
Fungsi utama dari induktor di dalam suatu rangkaian adalah untuk melawan fluktuasi arus yang melewatinya. Aplikasinya pada rangkaian dc salah satunya adalah untuk menghasilkan tegangan dc yang konstan terhadap fluktuasi beban arus. Pada aplikasi rangkaian ac, salah satu gunanya adalah bisa untuk meredam perubahan fluktuasi arus yang tidak dinginkan. Akan lebih banyak lagi fungsi dari induktor yang bisa diaplikasikan pada rangkaian filter, tuner dan sebagainya.
Fungsi utama dari induktor di dalam suatu rangkaian adalah untuk melawan fluktuasi arus yang melewatinya. Aplikasinya pada rangkaian dc salah satunya adalah untuk menghasilkan tegangan dc yang konstan terhadap fluktuasi beban arus. Pada aplikasi rangkaian ac, salah satu gunanya adalah bisa untuk meredam perubahan fluktuasi arus yang tidak dinginkan. Akan lebih banyak lagi fungsi dari induktor yang bisa diaplikasikan pada rangkaian filter, tuner dan sebagainya.
